Описание:

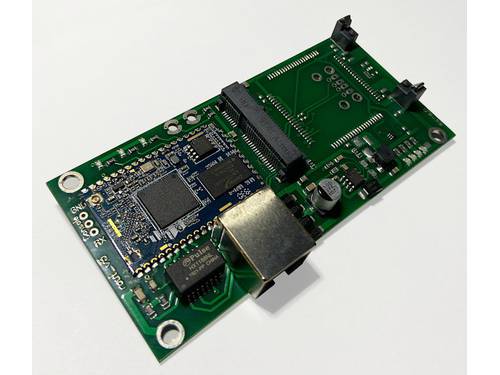

AXR-5P PoE представляет собой 3G/4G-роутер и предназначен для совместной работы с 3G/4G mini_PCI-e модемами. Питание роутера осуществляется  по Ethernet-кабелю длиной до 100 метров (при использовании стандартного пассивного PoE-инжектора и блока питания DC 24V/1А), что позволяет разместить его в герметичном боксе антенны, или в самостоятельном боксе рядом с антенной. Такое решение позволяет уменьшить до минимума потери в сединительных высокочастотных кабелях соединяющих антенну и модем. Роутер имеет 3 посадочных отверстия для легкого размещения в антеннах серии Unibox и др. Маршрутизатор содержит встроенный Wi-Fi-модуль с скоростью передачи данных до 150 Мбит/с .

На рисунке выше показаны варианты использования AXR-5U PoE.

В варианте (а) маршрутизатор и USB-модем размещены в помещении в отдельном боксе, к mini-PCI-e-модему подключена внешняя антенна. Антенна принимает сигнал 3G/4G, передает его в модем и далее в роутер, встроенный модуль Wi-Fi создает зону покрытия внутри помещения, к которой можно подключить планшеты, смартфоны, телевизоры  и т. д. Радиус действия зоны Wi-Fi будет зависеть от использования Wi-Fi-антенны.  Питание роутера осуществляется по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5P PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через Wi-Fi-сеть.

В варианте (б) маршрутизатор и модем помещены в уличную антенну с гермобоксом, здесь модем подключается к антене при помощи коротких антенных кабелей и благодаря этому значительно улучшаются параметры принимаемого сигнала (уровень сигнала, отношение сигнал/шум). При этом основная зона охвата Wi-Fi будет расположена вне помещения и может достигать 20-50 метров. Этого вполне может хватить для покрытия сетью Wi-Fi придомовой территории.  Питание роутера осуществляется, как и впредыдущем варианте, по LAN-кабелю, через инжектор PoE. По этому же кабелю AXR-5P PoE можно подключить к ПК, к другому роутеру или оставить неподключенным. В последнем случае связь с 3G/4G сетью будет осуществляться только через Wi-Fi-сеть.

Достоинства:

• Прост в использовании, необходимо только подключить питание  установить mini-PCI-e-модем и Sim-карту;
• Светодиодная индикация уровня принимаемого сигнала;
• Роутер снабжен собственным веб-инерфейсом;
• Для соединения с PoE инжектором используются стандартные Ethernet удлинители;
• Возможность размещения роутера и 3G/4G модема практически в любом удобном месте, ближе к антенне, даже внутри антенны;
• Широкий диапазон питающего напряжения роутера, защита от переплюсовки.

Комплект поставки:

• Маршрутизатор AXR-5P PoE - 1 шт;
• Инструкция по подключению с кратким описанием WEB-интерфейса - 1 шт;
• Упаковка из картона или полиэтилена - 1 шт.
