Модем Vertell VT-X3U (4G-Cat.4) для USB роутера
Код товара: 1105

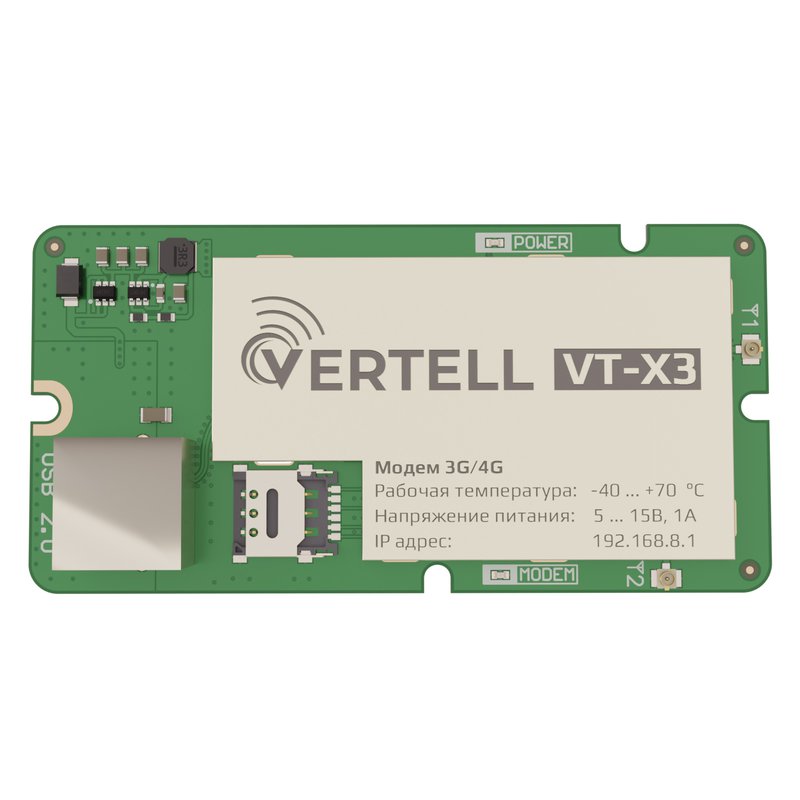

Vertell VT-X3U – встраиваемый модем для работы с USB роутерами.
Предназначен для установки в 3G/4G антенны с герметичным боксом. В местах с уверенным приемом сигнала практикуется установка модема в отдельные боксы со встроенными антеннами. Установка модема внутри антенны позволяет получить максимальный сигнал LTE при отсутствии потерь в длинных кабелях.
Конструкция и элементная база Vertell VT-X3-U позволяет использовать модем в суровых условиях пониженных температур, перепадов температуры (от -40 до +85 °C) без использования дополнительного подогрева.
Vertell VT-X3-U оснащен слотом для Nano-SIM, с фиксирующей крышкой. Слот не допускает самопроизвольного отсоединения sim-карты при вибрациях и температурных колебаниях.
Модем оснащен двумя разъемами U.FL (IPEX1) для подключения внешних антенн. При использовании антенны с технологией MIMO подключаются оба разъема. Разъем №1 подключается к разъему вертикальной поляризации антенны, разъем №2 соответственно к разъему горизонтальной поляризации антенны. При подключении антенны с одним выводом подключается разъем №1 модема.
Подключение модема к USB роутеру производится с помощью патч-корда из витой пары. С одной стороны подключается в разъем на модеме, с другой стороны в USB разъем на роутере через специальный USB-Ethernet переходник. Компанией VERTELL выпускается 2 разновидности USB-Ethernet переходников. При использовании патч-корда от 7 до 15 м применяется переходник с повышением напряжения до 12 V. При использовании патч-корда до 7 м повышение напряжения не требуется и для подключения используется переходник без повышения напряжения. Для стабильной работы рекомендуется использовать витую пару из медного кабеля с сечением жилы AWG 24 (диаметр 0.51 мм). Расшивка разъема витой пары допускается по стандарту T568A и T568В, прямой кабель.
Настройка и управление:
Настройка и управление модемом осуществляется в web-интерфейсе через браузер телефона или компьютера.
Функционал позволяет:
- Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band). При наличии большого числа базовых станций дает возможность подключиться к частоте с наилучшей скоростью.
- Проводить точную настройку (юстировку) антенны для получения максимального и стабильного сигнала интернета с вышки оператора.
- Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удаленной работе, когда нет доступа для возможности физической перезагрузки оборудования.
В настройках доступна возможность проброса портов, смена IP адреса, отправка SMS сообщений и USSD команд.
Технические особенности:
- Компактный размер платы - 100x50 мм.
- Честная морозостойкость, все радиокомпоненты поддерживают работу при минус 40°C по паспорту.
- Наличие механической защиты – металлическая крышка модема.
- Стандартизация кабельных соединителей, отсутствие винтовых разъемов.
- Совместимость с антеннами и боксами Российских производителей, таких как АНТЭКС, KROKS, VERTELL.
Модем Vertell VT-X3-U разработан, произведен и сертифицирован в России.
Основные характеристики:
| Интерфейс | USB |
| Диапазон температур | -40 ... +85 °C |
| Гарантия | 12 месяцев |
| Диапазон частот | LTE FDD: B1/B3/B7/B8/B20/B28A; LTE TDD: B38/B40/B41; UMTS: B1/B8; GSM: B3/B8 |
| Скорость передачи данных | LTE: 150 Mbps (DL) 50 Mbps (UL); DC-HSPA+: 42 Мbps (DL) 5.76 Mbps (UL); UMTS: 384 Kbps (DL) 384 Kbps (UL); EDGE: 236.8 Kbps (DL) 236.8 Kbps (UL) |
| Чувствительность | LTE: -102.5...-100 dBm; UMTS: -110.5...-110 dBm |
| Выходная мощность | LTE: +23 dBm +2/-2dBm; LTE: +23 dBm +2/-2dBm |
| Тип антенных разъемов | U.FL (50 Ом) |
| Слот SIM-карты | Nano-SIM |
| Номинальный ток потребления* | 0.8 А |
| Пиковый ток потрребления* | 2 А |
| Напряжение питания | 4.75 - 12 В |
*Номинальный и пиковый ток потребления указаны для напряжения питания 5 В.
Комплект поставки:
- встраиваемый роутер VERTELL VT-X3U 1шт;
- USB-Ethernet переходник 1 шт;
- упаковка из картона 1шт.
