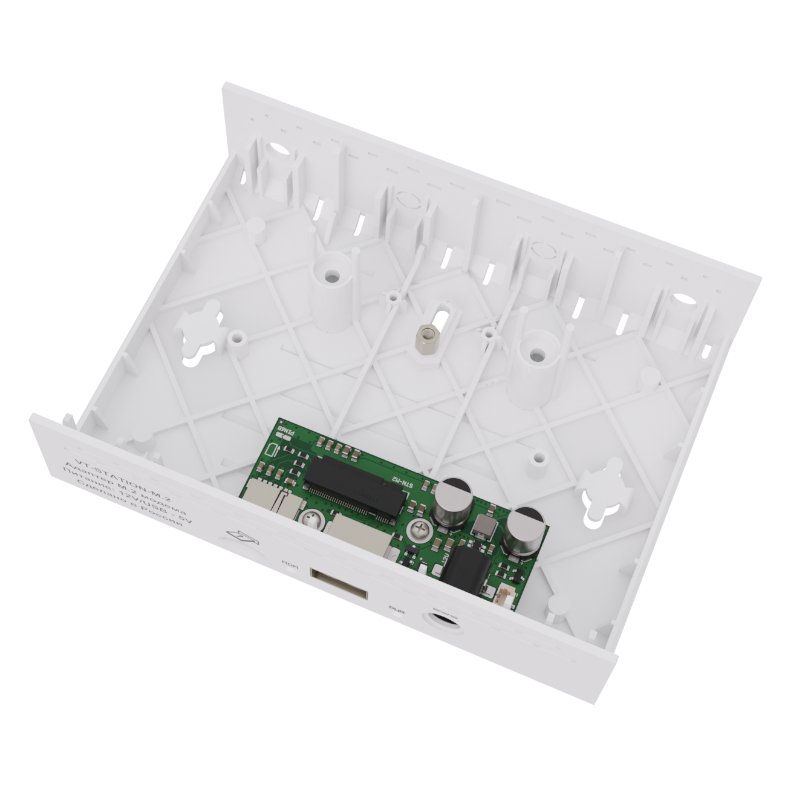

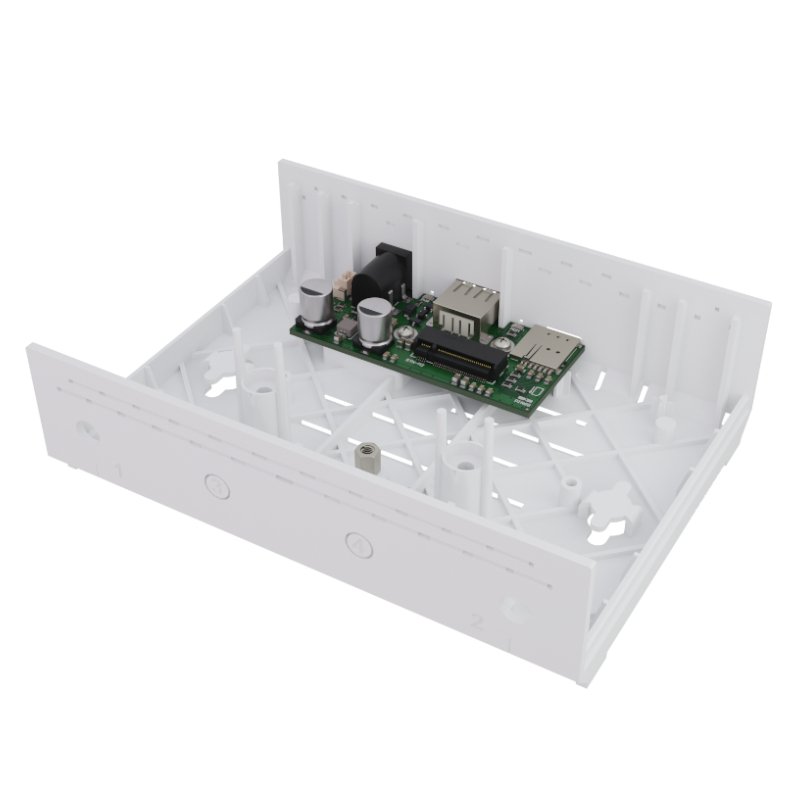

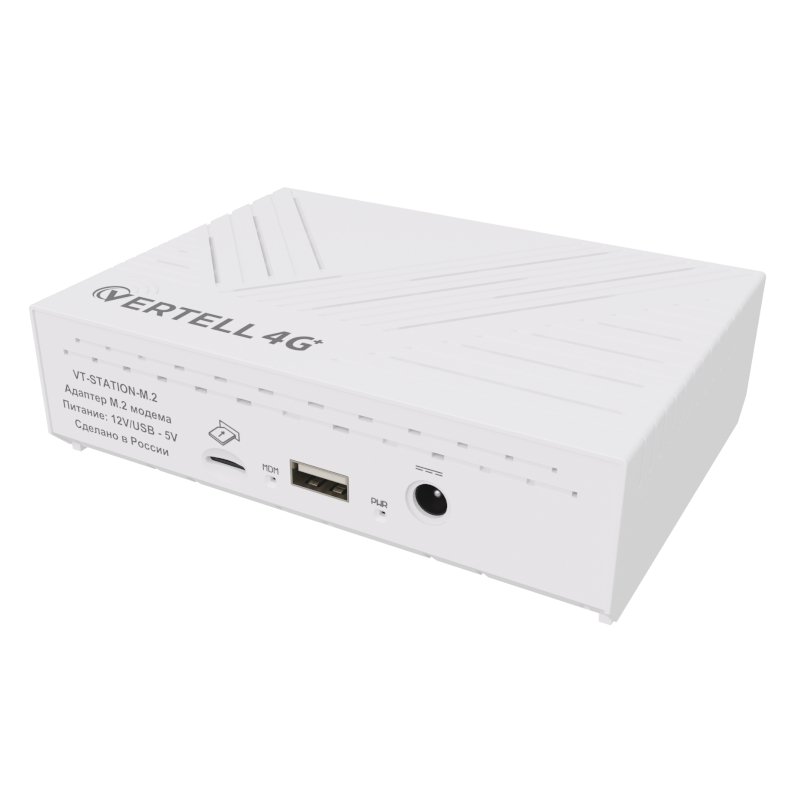

Адаптер VT-STATION-M.2 v.2 – устройство, предназначенное для соединения NGFF (M.2) модуля модема с оборудованием с портами USB. Выведены физические интерфейсы под nano-SIM карту, разъём питания 12V и разъём USB2.0 Type-A. Поддерживает большинство модемов с M.2 интерфейсом. На плате есть светодиодная индикация работы модема. Прост в эксплуатации и настройке, на плату не требуется драйверов, необходим драйвер только для установленного в него модема. Питание модема осуществляется по USB кабелю из комплекта.

В случае необходимости дополнительного питания необходимо подключить блок питания 12V, 1-2А, разъём 5,5х2,1 мм. Адаптер поддерживает автоматическое переключение питания и автоматическую перезагрузку по USB!

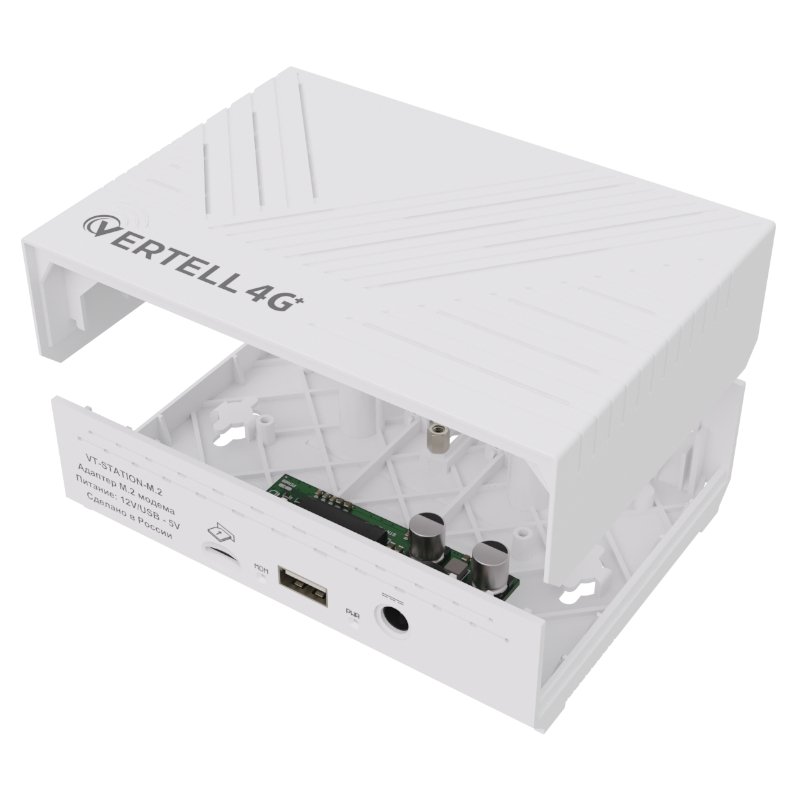

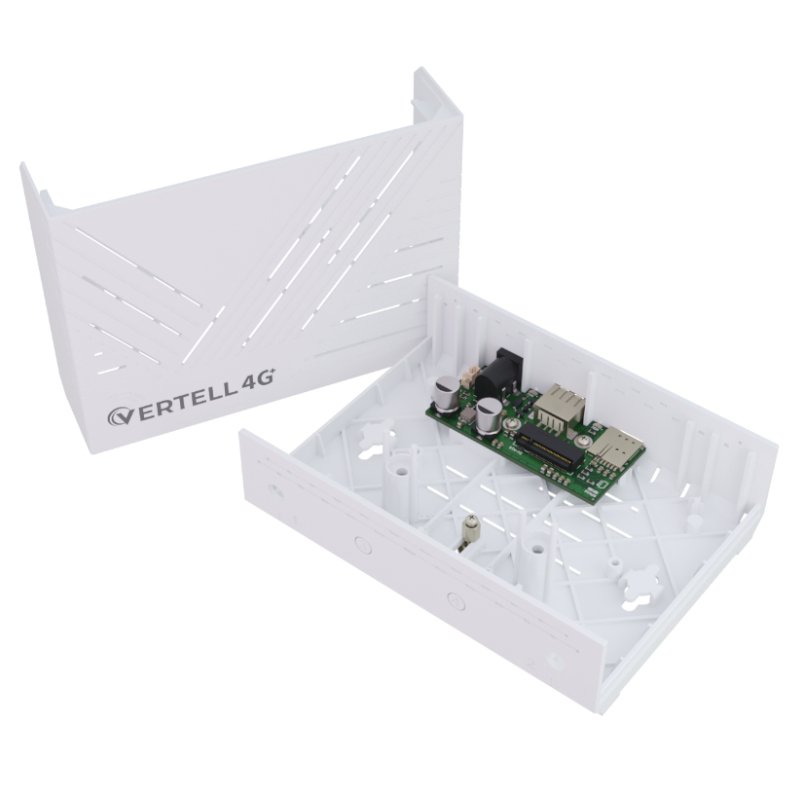

Адаптер Vertell VT-STATION-M.2 v.2 ведёт себя стабильно в работе при слабом сигнале благодаря надёжной цепи питания. В просторном и надёжном корпусе ваш модем не будет греться. Также есть возможность установки дополнительного радиатора охлаждения на модем и вентилятора с подключением через разъём pin2.

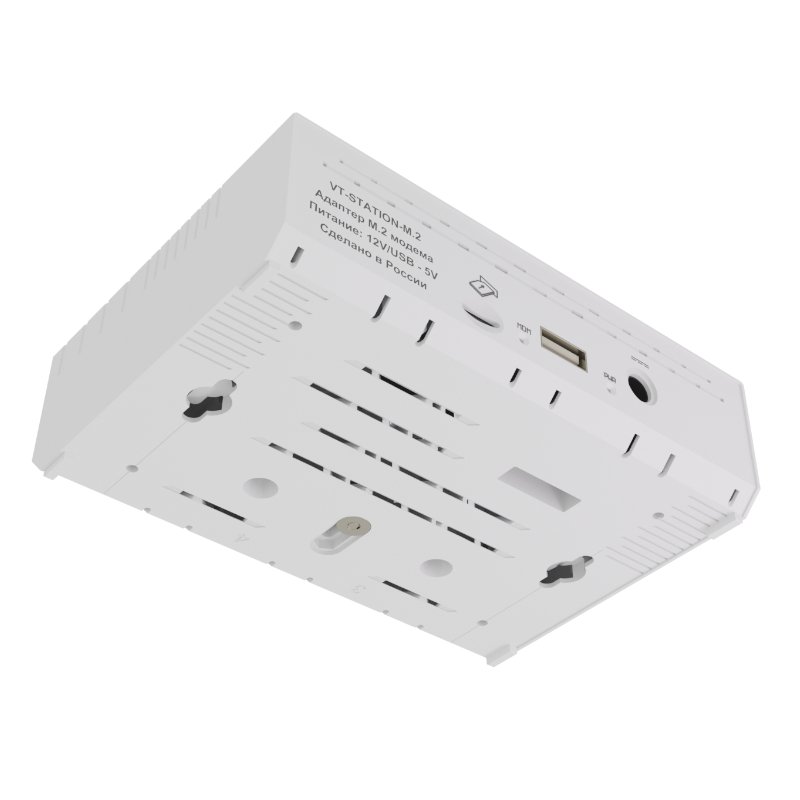

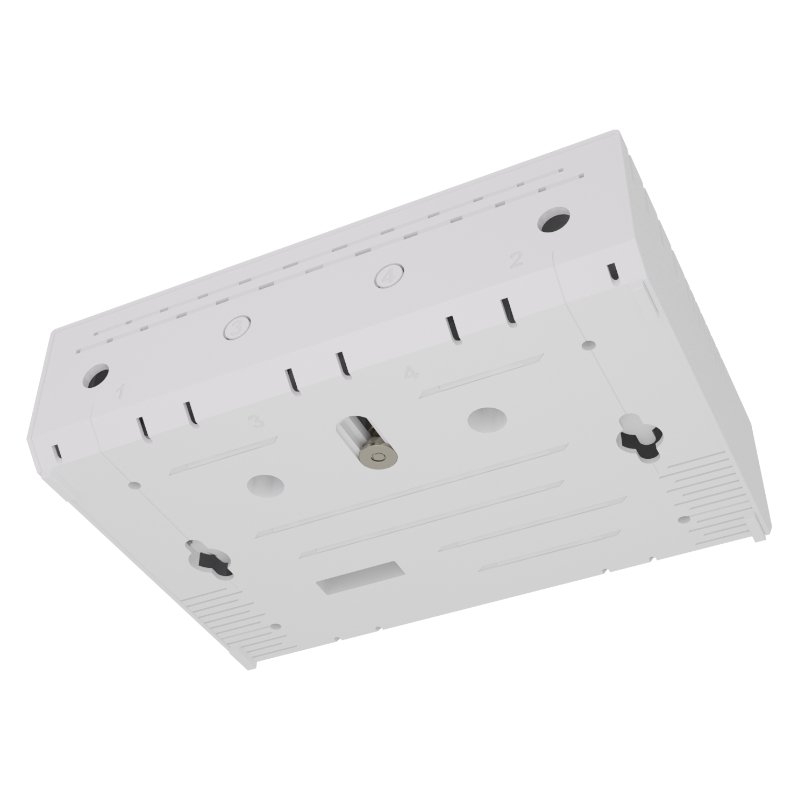

Адаптер может устанавливаться на вертикальную поверхность с помощью саморезов или монтироваться на DIN-рейку с использованием дополнительного комплекта крепления VT-DIN (приобретается отдельно, крепление планки на 2 самореза), что обеспечивает гибкость при установке. Для разметки на вертикальной поверхности на корпусе присутствуют засечки под нужное расстояние установки саморезов на стене.

Подключение адаптера к внешней антенне осуществляется через разъёмы на боковой части корпуса. Подключение модема внутри адаптера осуществляется с помощью пигтейлов, с разъёмами, соответствующими на устанавливаемом модеме, обычно MHF4 (IPEX4). Пигтейлы в комплект не входят.

Адаптер предназначен для модемов NGFF (М.2) длиной 42 и 52 мм. Регулировка гайки фиксации модема внутри корпуса осуществляется путём ослабления с последующим изменением её положения.

Примеры совместимых моделей модемов:

• Quectel EM06-E, EM12-G.
• Huawei ME906, ME936, MU736.
• Sierra EM7305, EM7345, EM7455, EM7565.
• Fibocom L830-GL, L850-GL, L860-GL, FM350-GL.
• Foxconn T77W595, T77W676, T77W968, T99W175.

Не гарантируем совместимость с незаявленными моделями модемов. Ответственность и риски при использовании не рекомендованных модемов несёт пользователь.
♦ Модем в комплекте не поставляется ♦

В заводском виде перемычка PIN68 не запаяна. Её необходимо поставить только в том случае, если используемый модем поддерживает MIMO 4х4. Это сделано из соображений безопасности и сохранения работоспособности Вашего модема.

Адаптер VT-STATION-M.2 v.2 разработан, произведён и сертифицирован в России.
