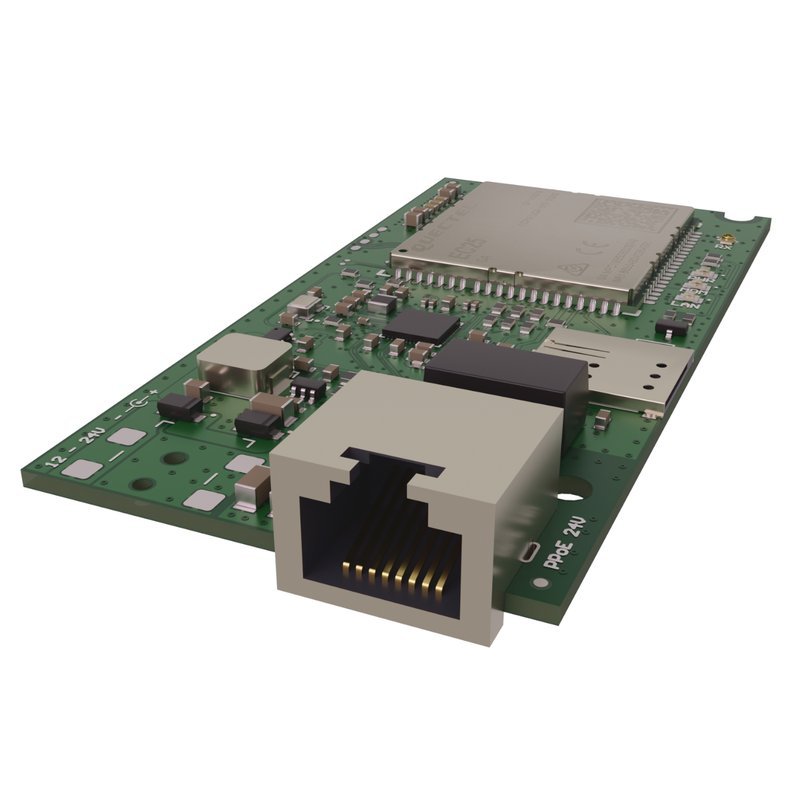

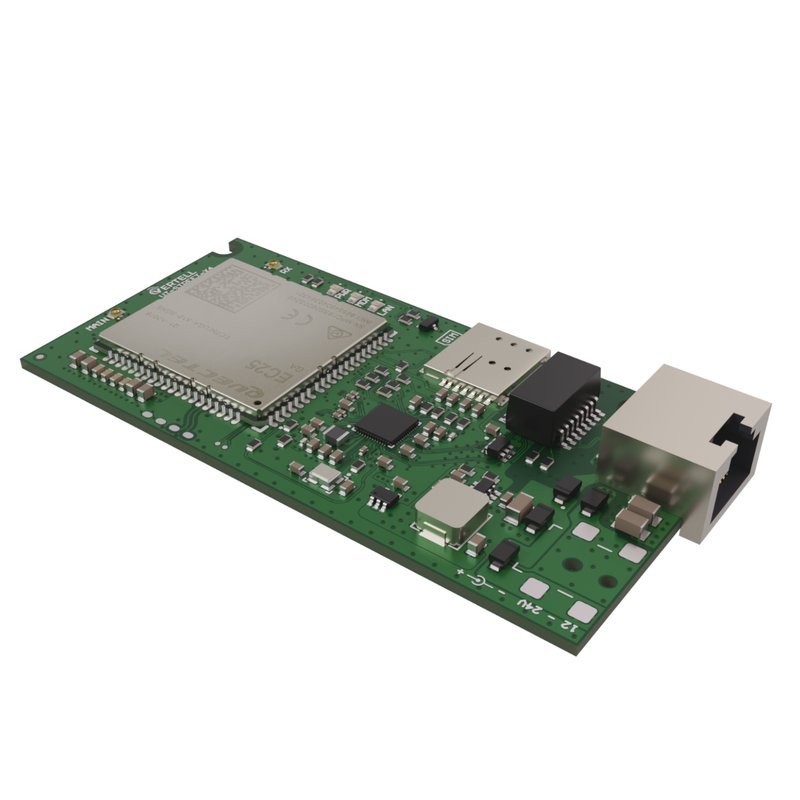

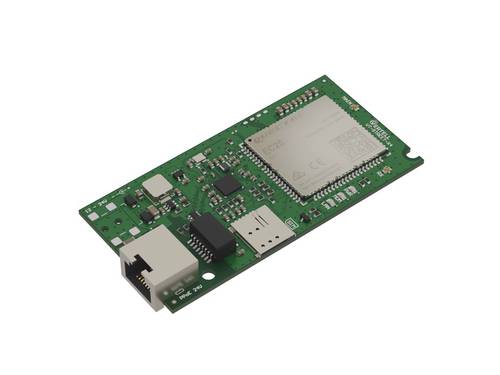

Роутер Vertell VT-STREET-X4 – встраиваемый 3G/4G роутер.  Предназначен для установки в антенну с герметичным боксом, отдельный бокс или щит. Установка роутера внутри антенны позволяет получить максимальный сигнал LTE и осуществить передачу данных от антенны до места клиентского узла, например, роутера или коммутатора, на расстояние до 100 м без потери качества сигнала. При монтаже вне помещений устройство необходимо защитить от влаги. Дизайн роутера идеально совместим с антенной VT-BOOST-9 MIMO 2x2. Так же мы рекомендуем использовать роутер с антеннами Антекс PETRA BB MIMO 2x2 UniBox и антеннами Антекс модели Vika. Пигтейлы для подключения роутера к антенне есть в комплекте с роутером.

Конструкция и элементная база роутера Vertell VT-STREET-X4 позволяет использовать его в диапазоне температур от -40 до +70 °C, без дополнительного подогрева.

Vertell VT-STREET-X4 оснащен слотом Nano-SIM. Слот не допускает самопроизвольного отсоединения сим карты при вибрациях и температурных колебаниях.

Схема подключения

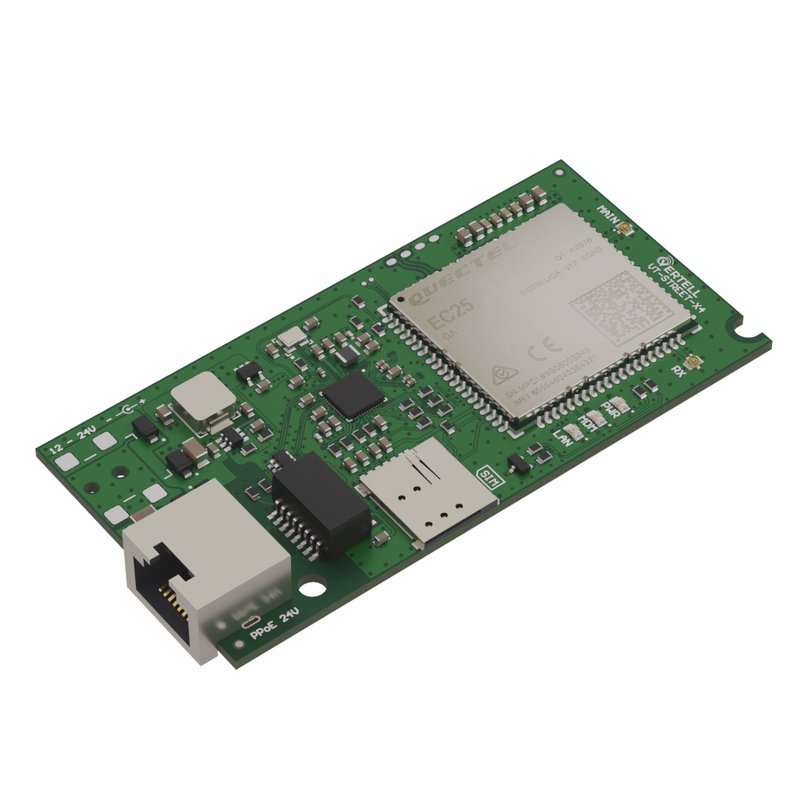

Роутер оснащен двумя разъёмами MHF4 (IPEX4) для подключения внешних антенн. При использовании антенны с технологией MIMO подключаются оба разъема. Разъём MAIN подключается к разъёму вертикальной поляризации антенны, разъём RX - к разъёму горизонтальной поляризации антенны. При подключении антенны с одним выводом подключается разъём MAIN.

Подключение роутера Vertell VT-STREET-X4 к коммутатору или домашнему роутеру производится патч-кордом из витой пары через пассивный POE-инжектор совместно с подачей напряжения на роутер с помощью блока питания 12 - 24 V. При длине трассы до 30 м можно использовать блок питания 12 V. При больших длинах патч-корда (свыше 30 м) рекомендуется использовать блоки питания с напряжением от 15 до 24 V по соответствию длине кабельной трассы. Для стабильной работы рекомендуется использовать витую пару из качественного медного кабеля с сечением жилы AWG 24. Расшивка разъема витой пары допускается по стандарту T568A и T568В (прямой обжим).

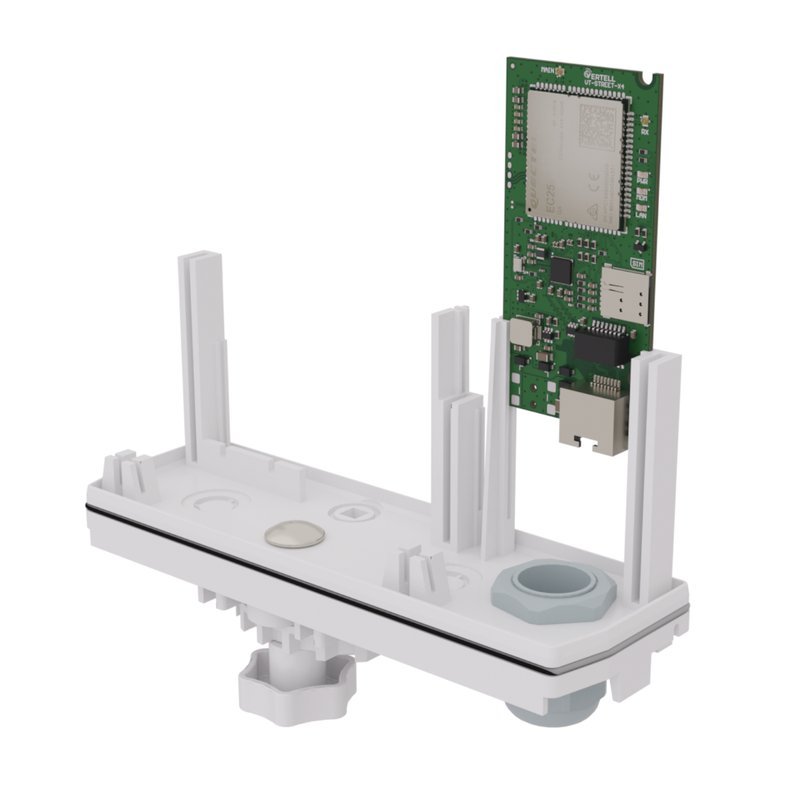

Установка в боксовой антенне

Плата роутера Vertell VT-STREET-X4 эргономично подходит для установки во внешнюю антенну Vertell VT-BOOST-9 MIMO 2x2. Компактное исполнение устройства позволяет устанавливать его в малогабаритные боксы и антенны - облучатели, например, в бокс VT-BOX1 или VT-BOX9.

Настройка и управление

Настройка и управление роутером осуществляется в web-интерфейсе через браузер телефона или компьютера. Полная инструкция по ссылке.

В комплект входит 1 антенна VT-ANT-S1-UFL для возможности предварительной настройки роутера.

Функционал позволяет:

1. Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band). При наличии большого числа базовых станций дает возможность подключиться к частоте с наилучшей скоростью.
2. Проводить точную настройку (юстировку) антенны для получения максимального и стабильного сигнала интернета от оператора.
3. Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удаленной работе, когда нет доступа для возможности физической перезагрузки оборудования.

В настройках реализованы функции: проброс портов, смена IP адреса, отправка SMS сообщений и USSD команд.

Скриншоты интерфейса в "Приложении".

Технические особенности

• Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 70 м. по витой паре.
• Технология подачи питания и данных по одному кабелю Passive-POE 12-24 В.
• Компактный размер роутера – 90x45 мм.
• Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.
• Стандартизация кабельных соединителей, отсутствие винтовых разъёмов.
• Совместимость с антеннами и боксами Российских производителей, таких как АНТЭКС, VARIUS, KROKS, VERTELL.

Роутер Vertell VT-STREET-X4 разработан, произведен и сертифицирован в России.

Основные характеристики

*Номинальный и пиковый ток потребления указаны для напряжения питания 12В.
